华高 MRF466 应用于FT-757GXII单边带电台
华高生产的 MRF466 应用于FT-757GXII单边带电台
测试环境
MRF466的实验数据如下,开始时MRF466的输出不是很平稳,经过调整后和原装的差不多。输出功率小是因为我的负反馈吃的比较深(求稳定性),低端功率小是因为磁环的关系,总的来说这两个管子和原装的区别不大。
频率mhz | Pout | 频率mhz | Pout | 频率mhz | Pout |
1.2 | 18.9 | 10.2 | 28.8 | 20.2 | 42.2 |
1.5 | 19.4 | 10.7 | 27.9 | 20.7 | 42.25 |
1.7 | 19.6 | 11.2 | 27.5 | 21.2 | 43 |
2.2 | 18.9 | 11.7 | 27.7 | 21.7 | 42.5 |
2.7 | 18.3 | 12.2 | 24.5 | 22.2 | 42.6 |
3.2 | 18.6 | 12.7 | 28.9 | 22.7 | 43 |
3.7 | 17.3 | 13.2 | 25.9 | 23.2 | 44.2 |
4.2 | 17.5 | 13.7 | 25.9 | 23.7 | 42.7 |
4.7 | 17.1 | 14.2 | 27.3 | 24.2 | 42.3 |
5.2 | 17.3 | 14.7 | 26.7 | 24.7 | 42.5 |
5.7 | 16.8 | 15.2 | 28.2 | 25.2 | 41.2 |
6.2 | 17.2 | 15.7 | 30.8 | 25.7 | 40 |
6.7 | 16.7 | 16.2 | 36.7 | 26.2 | 39.6 |
7.2 | 18.5 | 16.7 | 38 | 26.7 | 38.4 |
7.7 | 20.2 | 17.2 | 40.2 | 27.2 | 37 |
8.2 | 22 | 17.7 | 40.2 | 27.7 | 36.7 |
8.7 | 25 | 18.2 | 41.2 | 28.2 | 33.7 |
9.2 | 26.7 | 18.7 | 41.9 | 28.7 | 35 |
9.7 | 26.2 | 19.2 | 41.8 | 29.2 | 32 |
19.7 | 42.5 | 29.7 | 30 |

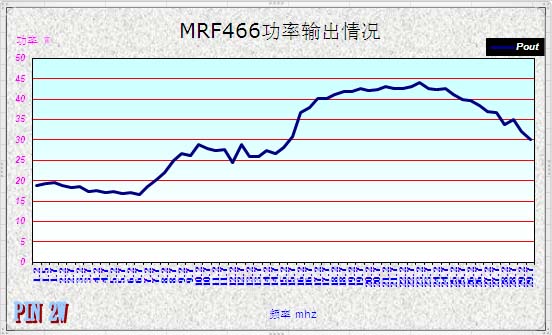

以下为:华高MRF466在各频道下的输出功率曲线图
